Cad é D-4 i gcomhla sábháilteachta?

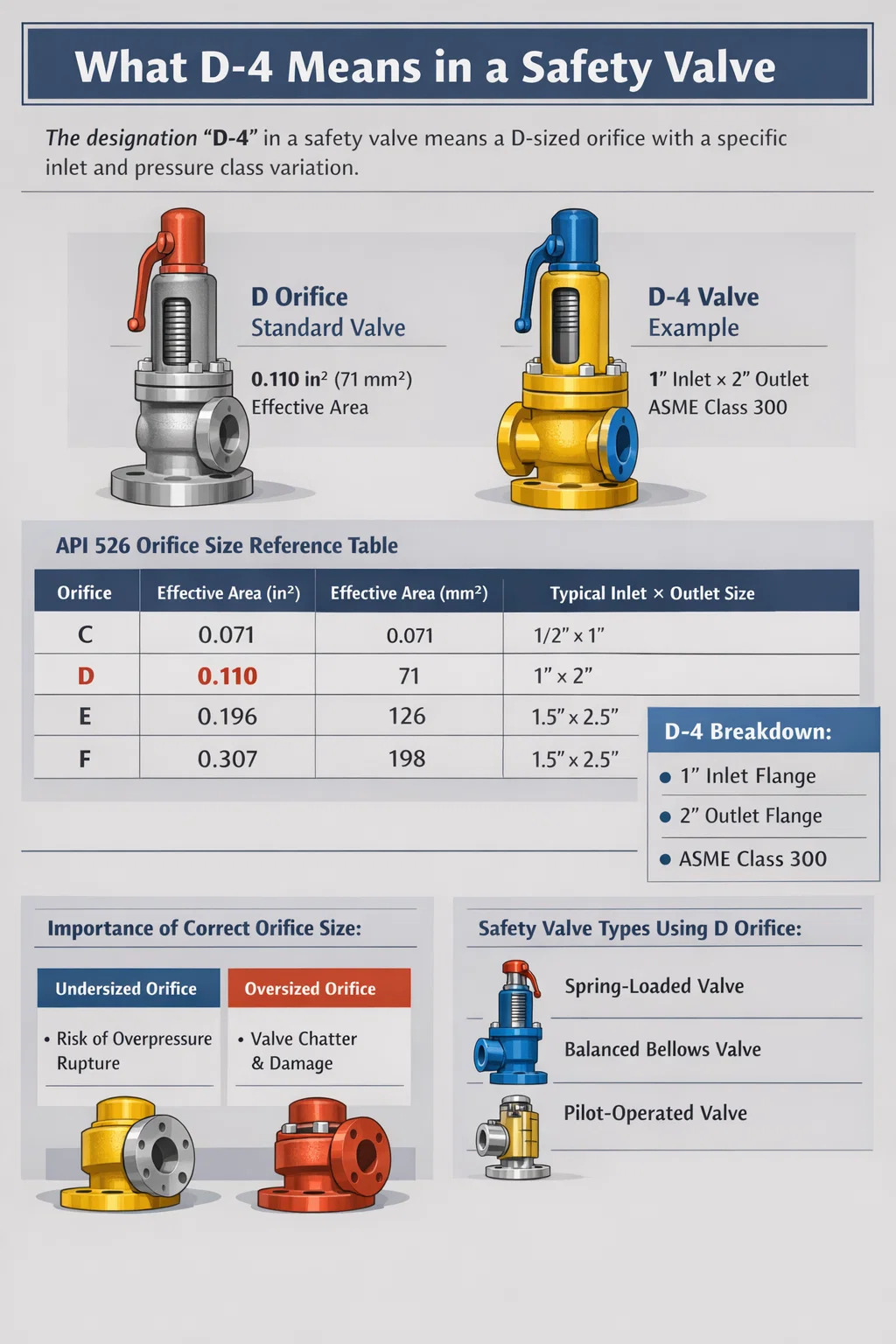

Cad a chiallaíonn D-4 in a Comhla Sábháilteachta — An Freagra Díreach

I gcomhthéacs comhla sábháilteachta, Tagraíonn D-4 d’ainmniúchán sonrach orifice arna shainiú ag caighdeáin ASME (Cumann Meiriceánach na nInnealtóirí Meicniúla). , go háirithe faoi ASME Roinn I agus Roinn VIII, agus arna ghlacadh tuilleadh le Caighdeán API 526. Sainaithnítear sa litir "D" catagóir mhéid an orifice, agus is féidir leis an iarmhír "-4" — a úsáidtear i gcoinbhinsiúin ainmniúcháin áirithe de chuid an mhonaróra nó API — éagsúlacht nó fochineál a léiriú laistigh den aicme orifice sin, a léiríonn uaireanta trastomhas tolladh suíocháin, péireáil mhéid ionraoin, nó malairt athraitheach a bhaineann go sonrach leis an monaróir.

Tá an orifice caighdeánach D in API 526 a limistéar sreafa éifeachtach de 0.110 orlach cearnach (71 mm²) . Suíonn sé idir an orifice C níos lú (0.071 in²) agus an E orifice níos mó (0.196 in²), rud a fhágann go bhfuil sé ar cheann de na méideanna orifice is coitianta a shonraítear le haghaidh feidhmeanna sreabhadh measartha i dtionscail pheitriceimiceacha agus próisis. Nuair a chuireann monaróir “-4” i gceangal leis an sonrúchán seo, de ghnáth seasann sé méid sonrach flange ionraoin nó malairt rang brú — mar shampla, comhlacht orifice D le inlet 1-orlach agus asraon 2-orlach (cumraíocht 1 × 2) rátáilte d'aicme brú ar leith ASME.

Tá sé ríthábhachtach an t-ainmniú seo a thuiscint agus comhla faoisimh brú (PRV) nó comhla faoisimh sábháilteachta (SRV) a roghnú, a cheannach nó a athsholáthar, toisc go mbíonn tionchar díreach ag méid orifice mícheart ar chumas na comhla brú a mhaolú go tapa chun trealamh a chosaint ó imeachtaí róbhrú.

Mínítear Córas Ainmnithe Orifice ASME agus API

Chun a thuiscint go hiomlán cad a chiallaíonn D-4, ní mór duit a thuiscint conas a oibríonn sonrúcháin orifice ar fud an tionscail comhla sábháilteachta. Sannann creat caighdeánaithe ASME agus API litreacha aibítre do réimsí sreafa caighdeánaithe orifice. Ritheann na litreacha seo ó D go T (agus fágtar roinnt litreacha), agus léiríonn gach ceann acu limistéar sreafa éifeachtach atá níos mó de réir a chéile.

Is é API Caighdeán 526 - dar teideal " Comhlaí Faoisimh Brú Cruach Flanged " - an príomhdhoiciméad a rialaíonn méid na hoifige agus cumraíochtaí comhla do chomhlaí sábháilteachta feanacha a úsáidtear i scaglanna peitriliam agus i dtionscail ghaolmhara. Bunaítear leis an gcaighdeán limistéar orifice, méideanna coirp, rátálacha brú, agus ceanglais ábhartha. Dearann ​​gach mór-mhonaróir comhla sábháilteachta - lena n-áirítear Emerson (Fisher, Crosby), Curtiss-Wright (Farris), Leser, Spirax Sarco, agus Neles - a línte táirge timpeall ar na hainmniúcháin API 526 orifice seo chun idirmhalartaithe a chinntiú.

Tábla Tagartha Méideanna Orifice Caighdeánach API 526

Ní eascraíonn an iarmhír uimhriúil (amhail "-4") a leanann uaireanta na litreach orifice i gcatalóga déantúsóirí ó API 526 féin. Ina áit sin, léiríonn sé códú a bhaineann go sonrach leis an monaróir le haghaidh aicme brú, rátáil feansaí ionraoin/asraonta, nó giniúint samhlacha. Mar shampla, úsáideann roinnt déantúsóirí iarmhír chun a léiriú go bhfuil an comhlacht comhla rátáilte go flanges ASME Aicme 300 seachas Aicme 150 - idirdhealú atá fíorthábhachtach ag brúnna oibriúcháin níos airde. Úsáideann daoine eile é chun gnáthchomhla sábhála a idirdhealú ó leagan cothromaithe nó leagan píolótach a oibrítear laistigh den teaghlach orifice céanna.

Conas a théann Méid Orifice i bhfeidhm go díreach ar Fheidhmíocht na Comhla Sábháilteachta

Is é an orifice an chomhpháirt aonair is mó a shainíonn feidhmíocht laistigh de chomhla sábháilteachta. Is é an pointe is cúinge trína gcaithfidh leacht faoisimh dul thar, agus is é a limistéar a shocraíonn an t-uasráta sreafa is féidir leis an gcomhla a urscaoileadh ag difreálach brú ar leith. Cruthaítear iarmhairtí tromchúiseacha oibriúcháin agus sábháilteachta nuair a roghnaítear an t-ionad mícheart — bíodh sé róbheag nó rómhór gan ghá.

Orifice róbheag: An Riosca róbhrú

Má tá orifice ró-bheag don acmhainn faoisimh riachtanach, ní féidir leis an gcomhla sábhála sreabhán a urscaoileadh tapa go leor nuair a tharlaíonn teagmhas róbhrú. Leanfaidh brú an chórais ag ardú thar an teorainn charntha incheadaithe. Faoi ASME Alt VIII, is é an carnadh uasta incheadaithe do chomhla faoisimh brú amháin a chosnaíonn soitheach brú 10% os cionn an uasbhrú oibre incheadaithe (MAWP) do chásanna neamh-dóiteáin, agus 21% do chásanna dóiteáin. Más rud é nach féidir le orifice na comhla an sreabhadh riachtanach laistigh den bhanna carntha sin a láimhseáil, tá an soitheach i mbaol réabtha, rud a d'fhéadfadh a bheith tubaisteach - ag scaoileadh sreabhán tocsaineach, inadhainte nó ardbhrú isteach sa chomhshaol.

Orifice Oversized: Chatter agus Éagobhsaíocht

Cruthaíonn orifice atá i bhfad níos mó ná mar a theastaíonn fadhb dhifriúil ach atá chomh tromchúiseach: chatter. Nuair a bhíonn an brú oibriúcháin gar don bhrú socraithe ach tá an sreabhadh riachtanach i bhfad níos lú ná cumas rátáilte na comhla, osclaíonn an comhla go hachomair, scaoileann sé pléasctha beag sreabhach, cailleann sé an t-ardaitheoir diosca, stoptar snaps, agus osclaíonn láithreach timthriallta arís. Creimeann an casúr gasta seo - a tharlaíonn uaireanta an iliomad uaireanta in aghaidh an nóiméid - go tapa suíochán na comhla agus an diosca. Is féidir comhla sábháilteachta chattering a scrios laistigh de uaireanta, agus beidh sé sceitheadh ​​go leanúnach nuair a bheidh na dromchlaí suíocháin damáiste. Tá an méid Drifice oiriúnach go sonrach nuair a thagann an acmhainn faoisimh riachtanach ríofa faoina raon — ní hamháin toisc gur méid coiteann é.

Foirmle Acmhainn Sreafa le haghaidh Comhlaí Sábháilteachta

Maidir le seirbhís gáis agus gal, ríomhtar an t-achar beartha riachtanach ag baint úsáide as an bhfoirmle ASME/API seo a leanas:

• A = W / (C × K × P₁ × √(M / T × Z))
• Sa chás go dteastaíonn A = limistéar scaoilte éifeachtach (i²)
• W = acmhainn faoisimh riachtanach (lb/uair)
• C = tairiseach gáis bunaithe ar chóimheas teasa ar leith
• K = comhéifeacht urscaoilte (0.975 go hiondúil i gcás comhlaí deimhnithe)
• P₁ = brú a mhaolú sa psia (brú socraithe × 1.1 14.7 le haghaidh carnadh 10%)
• M = meáchan móilíneach an gháis, T = absalóideach teocht (°R), Z = fachtóir comhbhrú

Nuair a ríomhtar an limistéar riachtanach, roghnaíonn an t-innealtóir an chéad mhéid caighdeánach API eile atá comhionann le nó níos mó ná an limistéar ríofa. Má thugann an ríomh achar riachtanach 0.095 in², is é an D orifice (0.110 in²) an rogha cheart. Má thugann an ríomh 0.115 in², ní leor an t-orifice D agus ní mór an E orifice (0.196 in²) a roghnú.

Cineálacha Comhlaí Sábháilteachta a Bhaineann Úsáid as an Orifice D

Baineann an t-ainmniúchán D orifice thar ilchineálacha comhla sábháilteachta, gach ceann deartha le haghaidh coinníollacha seirbhíse éagsúla. Tá sé chomh tábhachtach a thuiscint cén cineál comhla atá oiriúnach do d'iarratas agus an méid ceart orifice a roghnú.

Comhlaí Sábháilteachta Gnáthluchtaithe Earraigh

An dearadh is mó a úsáidtear, tá na comhlaí seo ag brath ar earrach chun an diosca a shealbhú i gcoinne an suíochán go dtí go n-osclaíonn brú an chórais an diosca. Tá comhla sábháilteachta traidisiúnta D orifice sonraithe go coitianta le haghaidh seirbhís gaile ar choirí, córais aer comhbhrúite, agus trealamh próiseála gáis le backpressure réasúnta cobhsaí (faoi bhun 10% den bhrú socraithe). Déantar fórsa an earraigh a chalabrú go dtí an brú socraithe; a luaithe a shroicheann an brú inlet an pointe socraithe, ardaíonn an diosca agus sreabhann sreabhach tríd an oscailt D orifice. Is samplaí cáiliúla iad Sraith 900 Emerson Crosby agus Sraith Farris 2600 a mhonaraítear le cumraíochtaí D orifice.

Comhlaí Sábháilteachta Cothroime Cothromaithe

Ionchorpraíonn na comhlaí seo cóimeáil bellows a leithlisíonn an earraigh ón taobh asraon, rud a fhágann go bhfuil an brú socraithe neamhspleách ar chúlbhrú. Tá comhla cloiginn cothromaithe D orifice oiriúnach nuair a sháraíonn brú chúl forshuite nó tógtha suas 10% den bhrú socraithe — mar shampla, i gceanntásca bréige ina scaoileann comhlaí iolracha isteach i gceannteideal coitianta. Gan na bellows, chuirfeadh cúlbhrú inathraithe faoi deara go sileadh an pointe socraithe, rud a d'fhéadfadh an comhla a chosc ó oscailt ag an mbrú ceart nó go n-osclódh sé roimh am.

Comhlaí Faoisimh Brú a Oibrítear go Píolótach

Úsáideann comhlaí píolótach comhla píolótach beag chun brú an chórais a bhrath agus chun príomh-chomhla níos mó a rialú. Is féidir leo oibriú ag suas le 98% den bhrú socraithe gan sceitheadh - i gcomparáid le thart ar 90-92% do chomhlaí lódáilte earrach - rud a fhágann go bhfuil siad oiriúnach do chórais a oibríonn gar dá dteorainneacha dearaidh. Níl an méid D orifice chomh coitianta i gcomhlaí píolótacha ós rud é gur fearr na dearaí seo go ginearálta le haghaidh feidhmeanna sreafa níos mó, ach tá siad ar fáil d'fheidhmchláir a éilíonn múchadh daingean in éineacht le rialú brú socraithe i sruthanna sreafa níos lú.

D Feidhmchláir Comhla Sábháilteachta Orifice sa Tionscal

Tá an D orifice ar cheann de na orifices comhla sábháilteachta flanged is lú i gcaighdeán API 526, a sheasann é le haghaidh nideoga iarratais ar leith ina bhfuil na ceanglais sreafa measartha ach nach bhfuil iontaofacht agus comhlíonadh cód soshannta.

• Drumaí gaile coire: Is minic a úsáideann coirí pacáiste beaga a tháirgeann gal ag brúnna idir 15 agus 250 psig comhlaí sábháilteachta D orifice. Ag na brúnna seo agus ag na gnáth-acmhainní coire de 2,000–10,000 lb/uair gaile, soláthraíonn an D orifice acmhainn faoisimh imleor gan ró-shonrú.
• Malartóirí teasa: Is minic go dteastaíonn cosaint faoisimh theirmeach ó mhalartóirí teasa bhlaosc agus feadán i ngléasraí ceimiceacha. Tá an D orifice oiriúnach go maith do chásanna faoisimh theirmeach leachtaigh ina bhfuil an sreabhadh riachtanach beag ach tá gá le comhla flanged deimhnithe chun an cód a chomhlíonadh faoi Alt VIII ASME.
• Córais aer comhbhrúite: Sonraíonn glacadóirí comhbhrúite aeir agus ceanntásca dáileacháin in áiseanna tionsclaíocha le brú oibriúcháin ó 100 go 300 psig go coitianta comhlaí sábháilteachta D orifice mar gheall ar na riachtanais sreafa measartha i gcoibhneas leis an méid soitheach.
• Trealamh próiseála gáis: D’fhéadfadh go mbeadh comhlaí faoisimh brú D orifice ag teastáil ó dheighilteoirí, scrubbers, agus drumaí splanc in oibríochtaí ola agus gáis in aghaidh an tsrutha nuair a thagann rátaí sreafa gáis ag coinníollacha faoisimh laistigh den raon acmhainne 0.110 in².
• Soithí cógaisíochta agus próiseála bia: Is minic a oibríonn imoibreoirí beaga agus soithí stórála sna tionscail seo faoi cheanglais dhian sláinteachais in éineacht le teorainneacha brú measartha, rud a fhágann gur rogha comhla sábháilteachta flanged oiriúnach é an D orifice.

Léirmhínithe Sonracha don Monaróir ar D-4 i Comhlaí Sábháilteachta

Cé go ndéanann API 526 an litir orifice a chaighdeánú, athraíonn an iarmhír uimhriúil de réir an mhonaróra. Seo mar a úsáideann roinnt déantúsóirí comhla sábháilteachta mór iarmhír uimhriúil taobh leis an sonrúchán D orifice:

Crosby (Emerson)

Úsáideann sraitheanna JOS-E agus JBS-E Crosby an litir orifice API sa teaghrán uimhir mhúnla. Sonraíonn comhla a ordaítear mar chumraíocht "1-D-2" inlet 1-orlach, D orifice, agus asraon 2-orlach. Ní úsáideann Crosby iarmhír uimhriúil tar éis na litreach orifice ar an mbealach céanna le D-4; ina ionad sin, tagraíonn na heilimintí uimhriúla do mhéideanna nasc coirp laistigh dá struchtúr uimhreach samhail.

Innealtóireacht Farris (Curtiss-Wright)

Úsáideann Farris sraithuimhir (amhail 2600, 2700) in éineacht le sonrúchán orifice. Áiríonn a gcóid ordaithe an litir orifice ar leithligh ó iarmhír sraithe, ach déantar tagairt i roinnt doiciméadú ar chóid chomhcheangailte nuair a léiríonn an uimhir tar éis na litreach orifice cás an earraigh nó grúpa socraithe raon brú. Sa chomhthéacs seo, d'fhéadfadh "D4" tagairt a dhéanamh do chomhla D orifice atá cumraithe do ghrúpa raon earrach sonrach uimhir 4.

Leser

Úsáideann Leser, monaróir Gearmánach a bhfuil láithreacht láidir domhanda aige, na litreacha orifice API ina sraith comhla flanged (Cineál 441, 459, 526) ach déanann sé a gcóid mhúnla iomlán a struchtúrú go difriúil. Freagraíonn uimhir iarmhír ina gcóras de ghnáth do ghrúpa ábhar coirp nó d’aicme brú — feirí Aicme 150 versus Aicme 300, mar shampla. Chun nodaireacht "D-4" ó dhoiciméadú Leser, bheadh ​​gá le crostagairt a dhéanamh ar a gcatalóg táirgí ar leith chun a dhearbhú an dtagraíonn an "-4" do ghrúpa ábhair, aicme brú nó cumraíocht seirbhíse.

Spirax Sarco

Díríonn Spirax Sarco go mór ar iarratais gaile agus comhdhlútháin. Úsáideann a gcomhlaí sábháilteachta flanged le haghaidh seirbhíse gaile sonrúcháin orifice API i línte táirge áirithe, le modhnóirí uimhriúla a léiríonn rátálacha brú nó cumraíochtaí Baile Átha Troim. Nuair a dhéantar athbhreithniú ar aon doiciméadú Spirax Sarco le tagairt D-4, is dóichí go seasann an "-4" lúibín raon brú socraithe ar leith laistigh de mhéid an chomhlachta D orifice.

Is é seo an príomh beir leat: féach i gcónaí ar bhileog sonraí nó treoir ordaithe an mhonaróra shonraigh nuair a thagann tú ar ainmniúchán cosúil le D-4. Déanann an litir API an limistéar sreafa a chaighdeánú. Tá an iarmhír uimhriúil dílsithe agus athraíonn sé ar fud na monaróirí. Má dhéantar comhla sábháilteachta a ordú bunaithe ar chód amháin gan brí shonrach an mhonaróra a fhíorú, d'fhéadfaí comhla a fháil le haicme brú mícheart, ábhar Baile Átha Troim, nó cumraíocht do d'iarratas.

Méid na Comhlaí Sábháilteachta: Próiseas Céim ar Chéim maidir le Roghnú Orifice D

Is próiseas foirmiúil innealtóireachta é méid comhla sábháilteachta cuí arna rialú ag cóid ASME agus API. Tá roinnt céimeanna seicheamhacha i gceist leis, agus is cúis choitianta d’fhadhbanna allamuigh é rith tríothu nó gan bacadh le céimeanna fíoraithe.

1. Sainaithin an cás faoisimh: Socraigh cé acu cás róbhrú a rialaíonn — asraon bactha, cás dóiteáin, teip áirgiúlachta, teip comhla rialaithe, leathnú teirmeach, nó cúis eile. Táirgeann gach cás ráta faoisimh riachtanach difriúil.
2. Ríomh an acmhainn faoisimh riachtanach: Bunaithe ar an gcás rialaithe, ríomh an ráta sreafa mais nó an ráta sreafa toirtmhéadrach den sreabhán nach mór a mhaolú. I gcás cás asraonta blocáilte ar chóras gáis, is gnách gurb é seo an t-uasráta sreafa ionraoin. Maidir le cás dóiteáin ar shoitheach líonta leacht, leanann an ríomh foirmlí ionchuir teasa API 521 bunaithe ar achar dromchla fliuchtaithe.
3. Coinníollacha faoisimh a chinneadh: Sainaithin an comhdhéanamh sreabhach, teocht ag coinníollacha faoisimh, brú inlet (brú socraithe móide carnadh infheidhme), agus backpressure ar an asraon. Cothaíonn na paraiméadair seo go díreach isteach sa ríomh limistéar orifice.
4. Ríomh an t-achar oifice is gá: Cuir an fhoirmle cuí API/ASME i bhfeidhm (difriúil idir cothromóidí seirbhíse gáis, gaile nó leachta). Tugann sé seo duit an t-íosmhéid achar sreafa éifeachtach atá ag teastáil in orlach cearnach nó mm².
5. Roghnaigh an chéad ionad eile is mó: Déan comparáid idir an limistéar riachtanach ríofa agus tábla orifice API 526 agus roghnaigh an chéad mhéid eile atá ar fáil a sháraíonn an riachtanas. Más é 0.095 in² an t-achar ríofa, roghnaítear an D orifice (0.110 in²). Má tá sé 0.112 in², bog suas go dtí an E orifice (0.196 in²).
6. Fíoraigh comhoiriúnacht an chúlbhrú: Deimhnigh go bhfuil an cineál comhla roghnaithe (gnáth, bellows cothromaithe, nó píolótach-oibriú) oiriúnach don leibhéal backpressure a bhfuiltear ag súil leis.
7. Sonraigh cumraíocht iomlán na comhla: Déan rátálacha flange ionraoin agus asraonta a chinneadh (Aicme ASME 150, 300, 600, etc.), ábhar comhlacht agus Baile Átha Troim (cruach carbóin, cruach dhosmálta, cóimhiotail), stíl caipín (oscailte nó dúnta), agus aon cheanglais speisialta ar nós suíocháin bhog nó gobáin tástála.

Botúin Choitianta Agus Comhla Sábháilteachta Orifice D á Sonrú

Déanann innealtóirí taithí fiú earráidí le linn sonraíocht comhla sábháilteachta. Léirítear na botúin seo a leanas arís agus arís eile ar fud iniúchtaí tionscail agus athbhreithnithe iar-eachtra a bhaineann le D orifice agus comhlaí sábhála caighdeánacha eile orifice.

• Acmhainn rátáilte a úsáid in ionad toilleadh riachtanach: Liostaíonn bileoga sonraí comhla sábháilteachta an sreabhadh rátáilte iarbhír tríd an gcomhla ag na coinníollacha sonraithe. Uaireanta meaitseálann innealtóirí an uimhir seo le gnáthshreabhadh oibriúcháin an chórais seachas an sreabhadh faoisimh riachtanach ag coinníollacha róbhrú. Is é an cás faoisimh — ní gnáthchoinníollacha oibriúcháin — a thiomáineann an acmhainn riachtanach.
• Ag déanamh neamhairde de chúlbhrú: Má shuiteáiltear gnáth-chomhla sábhála D orifice earrach-luchtaithe ar cheanntásc ina n-athraíonn cúlbhrú idir 15% agus 40% den bhrú socraithe, beidh sé ina chúis le sruth suntasach brú socraithe. Ní mór cloigíní cothromaithe nó comhlaí píolótacha a úsáid in iarratais ardbhrú cúlbhrú.
• Achar mearbhallach orifice le trastomhas tollaidh: Tagraíonn an sonrúchán "D" don limistéar urscaoilte éifeachtach, arb ionann é agus an chomhéifeacht urscaoilte (Kd). Tá trastomhas an orifice fisiceach iarbhír níos mó ná an limistéar coibhéiseach a ríomhtar ón limistéar éifeachtach. Ná cuir tomhais thollaithe fisiceacha in ionad an achair éifeachtach i ríomhanna méide.
• Athsholáthar le monaróir difriúil gan coibhéis a fhíorú: Tá an limistéar sreafa éifeachtach céanna (0.110 in²) ag comhla D orifice ó Monaróir A agus comhla D orifice ó Monaróir B, ach d'fhéadfadh go mbeadh difríocht idir a gcuid toisí fisiceacha, raonta earraigh, roghanna ábhar agus iarmhíreanna samhail uimhriúla. Deimhnigh leis an monaróir i gcónaí sula ndéanann tú crostagairt ar uimhreacha na bpáirteanna.
• An brú a shocrú ró-ghar don bhrú oibriúcháin: De ghnáth ba cheart comhlaí sábháilteachta a shocrú ar a laghad 10% os cionn an ghnáthbhrú oibriúcháin chun suanbhruith agus damáiste suíocháin a chosc. Fulaingeoidh comhla D orifice atá socraithe ag 100 psig ar chóras a fheidhmíonn go rialta ag 97 psig caitheamh suíocháin luathaithe agus d’fhéadfadh go dteipfidh uirthi athsheoladh go docht tar éis é a mhaolú.

Riachtanais Cothabhála agus Tástála le haghaidh Comhlaí Sábháilteachta Orifice D

Tá cothabháil agus tástáil rialta fós ag teastáil ó chomhla sábhála D orifice den mhéid cuí agus atá suiteáilte i gceart le go bhfanfaidh sí ag feidhmiú agus ag cloí leis an gcód. Athraíonn na ceanglais dhlínse maidir le tréimhsí tástála comhla sábháilteachta, ach tá formhór na gcreataí rialála agus na cleachtais is fearr sa tionscal ag teacht leis na treoirlínte seo a leanas.

Eatraimh Tástála

Éilíonn an Bord Náisiúnta Coirí Coire agus Árthaí Brú (NB-23) agus an chuid is mó de dhlínsí stáit sna Stáit Aontaithe go ndéanfaí tástáil ar chomhlaí sábháilteachta ar choirí ar a laghad uair sa bhliain. Maidir le soithí brú faoi Alt VIII ASME, is minic a rialaítear eatraimh tástála faoi chlár iniúchta riosca-bhunaithe (RBI) an úinéara, a fhéadfaidh eatraimh 2-5 bliana a shonrú ag brath ar dhéine na seirbhíse agus ar stair na comhla. Soláthraíonn API 576 - "Cigireacht ar Ghléasanna Brú-Lámhaithe" — treoir mhionsonraithe ar eatraimh iniúchta, ar mhodhanna tástála, agus ar chritéir ghlactha le haghaidh comhlaí faoisimh brú lena n-áirítear cumraíochtaí D orifice.

Tástáil Bhinse vs Tástáil In-Áit

Is féidir comhlaí sábháilteachta a thástáil i bhfeidhm trí úsáid a bhaint as luamhán tástála ardaitheoir (nuair a chuirtear ar fáil iad agus nuair is leor brú an chórais) nó ar bhinse tástála tar éis é a bhaint den tseirbhís. Tá tástáil bhinse níos cuimsithí agus tá sé riachtanach nuair nach mór an chomhla a athdheimhniú tar éis deisiúcháin nó nuair nach féidir le tástáil in-áit an brú socraithe a fhíorú go cruinn. Le linn na tástála binse, tá comhla sábháilteachta orifice D faoi réir brú ionraoin méadaithe go dtí go dtagann sé ar oscailt; déantar an brú socraithe a fhíorú, agus déantar an comhla a iniúchadh le haghaidh tightness suíocháin tar éis athshuíomh.

Saincheisteanna Coitianta Cothabhála

• Sceitheadh suíocháin: An fhadhb is coitianta a fuarthas le linn iniúchta. De bharr éilliú próisis ar an suíochán, damáiste chatter, nó creimeadh. Tá an D orifice, mar chomhla beag, so-ghabhálach go háirithe d'éilliú cáithníní a chuireann bac ar an suíochán.
• Tuirse nó creimeadh an earraigh: Cailleann spriongaí teannas le himeacht ama, go háirithe i seirbhís ardteochta nó creimneach. Le earrach tuirse beidh an brú socraithe ag sileadh anuas.
• Bac ionraoin: Cuireann carnadh smionagar ag an inlet srian le sreabhadh tríd an orifice D agus is féidir leis an gcomhla a chosc ó ardaitheoir iomlán a bhaint amach. Ní mór scáileáin ionraoin, nuair a úsáidtear iad, a ghlanadh go rialta.
• Tógáil cúlbhrú asraonta: Méadaíonn píobáin urscaoilte atá blocáilte go páirteach cúlbhrú agus cuireann sé isteach ar bhrú socraithe agus ar chumas maolaithe do chomhlaí sábháilteachta traidisiúnta (neamhchothromaithe).

Caighdeáin Rialála a Rialaíonn Comhlaí Sábháilteachta a bhfuil Ainmniú D Orifice acu

Ní mór comhlaí sábháilteachta — lena n-áirítear iad siúd a bhfuil sonrúcháin orifice D agus D-4 acu — sraith sraitheach de chóid agus de chaighdeáin a chomhlíonadh. Tá tuiscint a fháil ar na caighdeáin a bhaineann le do shuiteáil ar leith riachtanach le haghaidh comhlíonadh dlíthiúil agus oibriú sábháilte.

• Roinn I ASME: Clúdaíonn sé coirí cumhachta. Ní mór comhlaí sábháilteachta ar choirí a bheith deimhnithe ag ASME agus a bheith stampáilte le siombail an chóid "V", rud a thugann le fios go bhfuil pas faighte acu i dtástáil deimhnithe toillte ag saotharlann aitheanta tástála.
• Roinn VIII ASME: Clúdaíonn soithí brú. Caithfidh comhlaí faoisimh brú an stampa "UV" a iompar le haghaidh comhla faoisimh brú nó stampa "UD" le haghaidh dioscaí réabtha. Úsáidtear an D orifice go coitianta in iarratais Roinn VIII.
• Caighdeán API 526: Bunaítear caighdeáin tríthoiseach agus ábhartha do chomhlaí faoisimh brú cruach flanged a úsáidtear i dtionscail peitriliam agus ceimiceacha. Sainmhíníonn sé an t-achar éifeachtach D orifice mar 0.110 in².
• Caighdeán API 520 (Cuid I agus II): Soláthraíonn sé treoir méide, roghnúcháin agus suiteála le haghaidh feistí brú-mhaolaithe. Clúdaíonn Cuid I dearadh agus méid; Clúdaíonn Cuid II ceanglais suiteála lena n-áirítear dearadh píopaí ionraoin agus asraonta chun comhráite agus cúlbhrú iomarcach a chosc.
• Caighdeán API 521: Clúdaíonn sé córais brú-mhaolaithe agus depressing, lena n-áirítear dearadh córais bladhmadh agus gaothairí. Léamh riachtanach agus an córas urscaoilte do chomhlaí sábháilteachta á dhearadh.
• PED (An Treoir maidir le Brúthrealamh) 2014/68/AE: Creat coibhéiseach Eorpach lena rialaítear feistí faoisimh brú, lena n-áirítear comhlaí sábháilteachta a úsáidtear i mballstáit an AE.
• Cód Cigireachta an Bhoird Náisiúnta (NBIC / NB-23): Rialaíonn sé suiteáil, cigireacht agus deisiú feistí faoisimh brú i ndlínsí a bhfuil glactha acu leis, go príomha ar fud na Stát Aontaithe agus Cheanada.
