Conas Comhla Sábháilteachta a Mhéid: Treoir Theicniúil Iomlán

An Freagra Gearr: Conas Comhla Sábháilteachta a Mhéid

Go méid a comhla sábháilteachta , ní mór duit an cumas faoisimh riachtanach i sreabhadh mais nó toirtmhéadrach a ríomh, ansin roghnaigh limistéar orifice comhla mór go leor chun an sreabhadh sin a rith ag brú socraithe na comhla móide róbhrú incheadaithe. Braitheann an fhoirmle rialaithe ar an gcéim sreabhach - gás, gal, nó leacht - agus caighdeáin mar API 520 Cuid I , API 526, agus ASME Roinn VIII Roinn. 1 an modh ríofa cruinn a shainiú.

Go praiticiúil, tá ceithre chroí-ionchur i gceist le méid comhla faoisimh brú nó comhla faoisimh sábháilteachta:

• Ráta sreafa faoisimh riachtanach (kg/h nó lb/h)
• Socraigh brú agus róbhrú incheadaithe (10% de ghnáth i gcás suiteálacha comhla aonair in aghaidh an ASME)
• Brú ar ais ag an asraon comhla
• Airíonna fisiceacha sreabhach ag coinníollacha faoisimh

Chomh luath agus a ríomhann tú an t-achar orifice riachtanach, roghnaíonn tú an chéad mhéid eile orifice caighdeánach níos mó ó tháblaí API 526 - ní lú riamh. Theipeann ar chomhla sábháilteachta róbheag an soitheach a chosaint; ceann rómhór ag caint, ag ídiú, agus ag sceitheadh.

Cén Fáth a bhfuil Méadú Comhla Sábháilteachta Cuí Níos Mó Ná Tuigfidh Formhór na nInnealtóirí

Is é comhla sábháilteachta an líne chosanta deiridh idir gnáthoibriú agus imeacht tubaisteach róbhrú. Ciallaíonn ró-mhéid nach féidir leis an gcomhla sileadh go tapa go leor le cosc ​​a chur ar an soitheach a uasbhrú oibre incheadaithe (MAWP) a shárú. Cruthaíonn rómhéadú fadhb éagsúil ach atá chomh tromchúiseach: osclaíonn an chomhla, scaoileann sé méid beag sreabhach, dúnann, agus ansin osclaíonn arís go tapa i ndiaidh a chéile - riocht millteach ar a dtugtar chatter .

Déanann comhráite damáiste don suíochán laistigh de nóiméid. Féadfar comhla faoisimh sábháilteachta chattering a mhairfidh 10 mbliana a scrios in imeacht amháin a mhairfidh níos lú ná uair an chloig. Féadfaidh costais chothabhála do shuíocháin chomhla, dioscaí agus soic a bheith ag rith ó $2,000 go $20,000 in aghaidh na comhla, gan an táirgeadh caillte a chomhaireamh.

Taobh amuigh den eacnamaíocht, tá comhlíonadh rialála éigeantach. Sa chuid is mó de dhlínsí, ní mór soithí brú a chosaint le feistí faoisimh méide agus stampáilte de réir na gcód aitheanta. Sna Stáit Aontaithe, Cód Coire ASME agus Árthaigh Bhrú Alt VIII Is é an bunchaighdeán. San Eoraip, rialaíonn an Treoir Trealamh Brú (PED) agus EN ISO 4126 an dearadh. Cruthaíonn mainneachtain déanamh de réir dliteanas dlíthiúil agus féadfaidh sé árachas trealaimh a chur ar neamhní.

Príomh Théarmaí Ní mór duit a Thuiscint Roimh Mhéidiú

Tá a stór focal féin ag sizing comhla sábháilteachta. Is féidir earráid ríomha a bheith mar thoradh ar mhíthuiscint fiú téarma amháin a iomadaíonn tríd an gcleachtadh méide iomlán.

Socraigh Brú

An brú ionraoin ag a socraítear an comhla sábháilteachta a oscailt. I gcás soitheach le MAWP de 100 barg, ní fhéadfaidh an brú socraithe dul thar 100 barra. Déantar brú socraithe a stampáil ar ainmchlár na comhla agus déantar é a thástáil le linn socrú an bhinse.

Róbhrú

An méadú brú os cionn brú socraithe a tharlaíonn nuair a bhíonn an comhla oscailte agus ag sileadh. Ceadaíonn ASME Róbhrú 10% le haghaidh comhla sábháilteachta amháin agus 16% do chásanna dóiteáin. Is ionann an brú faoisimh agus brú socraithe móide róbhrú.

Brú Ar Ais

Brú ag an asraon comhla, de bharr an chórais píopaí urscaoilte. Laghdaíonn brú ar ais an brú difreálach ar fud na comhla agus dá bhrí sin laghdaítear cumas. Tá dhá chineál ann:

• Brú ar ais forshuite — atá ann sula n-osclaítear an chomhla, mar gheall ar cheanntásc faoi bhrú nó asraon dúnta.
• Brú ar ais tógtha - a fhorbraíonn ach amháin nuair a bhíonn an comhla ag sileadh, mar gheall ar chaillteanais cuimilte sa phíobán urscaoilte.

Tá comhlaí sábháilteachta traidisiúnta íogair do chúlbhrú. Má sháraíonn cúlbhrú tógtha 10% den bhrú socraithe, a bolgán cothromaithe nó comhla faoisimh brú a oibrítear le píolótach chóir a mheas.

Comhéifeacht Urscaoilte (Kd)

Fachtóir gan toise is cúis le caillteanais sreafa tríd an gcomhlacht comhla. Úsáideann API 520 comhéifeacht urscaoilte rátáilte, Kd, atá thart go hiondúil 0.975 le haghaidh seirbhíse gáis/gala agus 0.65 le haghaidh seirbhíse leachta. Foilsíonn monaróirí luachanna deimhnithe Kd ó thástálacha sreafa ASME.

Limistéar Orifice Riachtanach (A)

An t-achar sreafa íosta arna ríomh ó do dhleacht faoisimh. Ansin meaitseálann tú é seo leis an gcéad ainmniúchán bunaidh caighdeánach eile ó API 526 (D, E, F, G, H, J, K, L, M, N, P, Q, R, T).

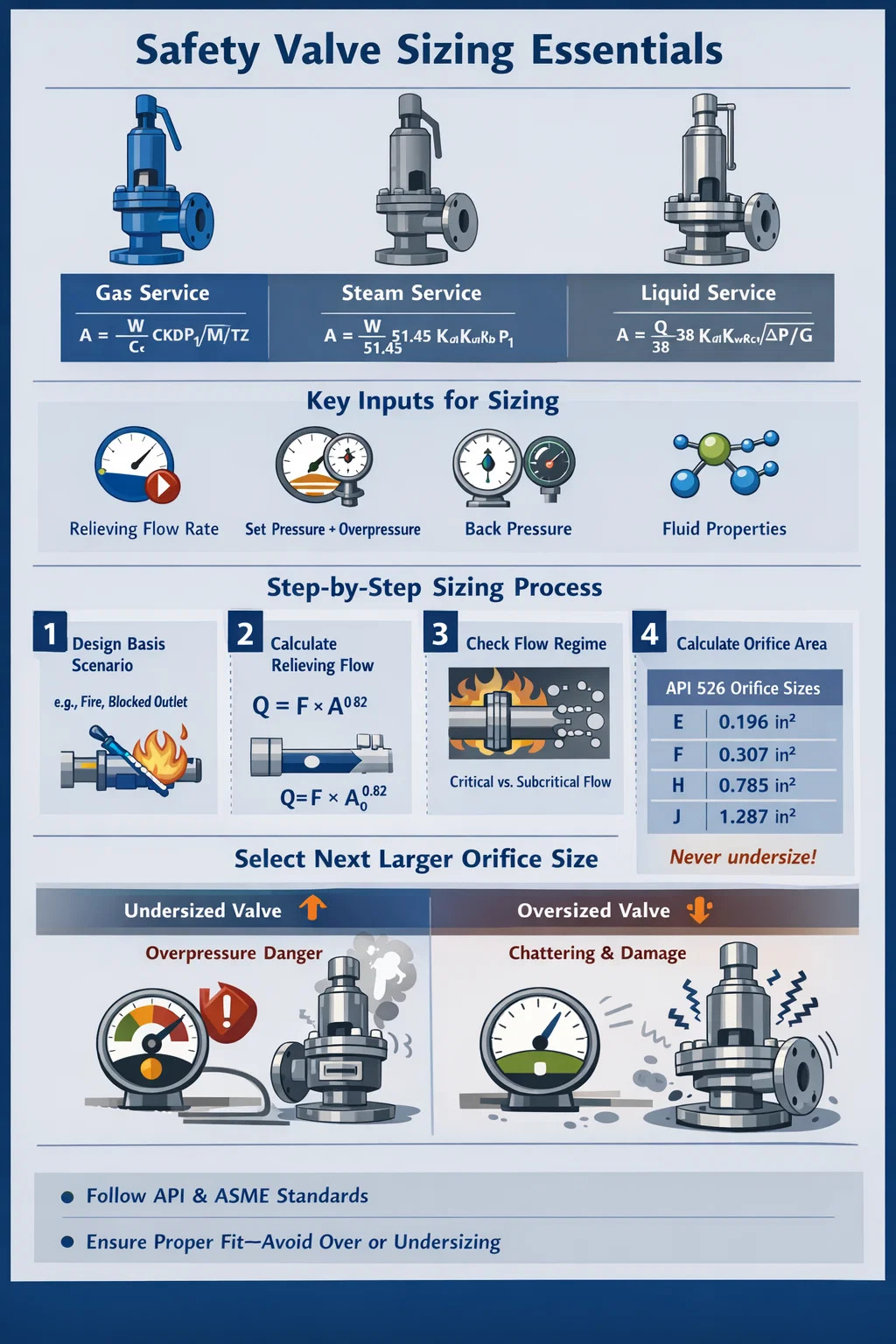

Céim ar Chéim: Conas Comhla Sábháilteachta a Mhéid le haghaidh Seirbhíse Gáis nó Gal

Úsáideann méid gáis agus gaile cothromóidí sreafa in-chomhbhrúite. Is é modheolaíocht API 520 Cuid I an caighdeán tionscail chuige seo. Lean na céimeanna seo in ord.

Céim 1: Sainaithin an Cás Bunús Dearaidh

Ní mór duit a chinneadh ar dtús cad is cúis leis an róbhrú. I measc na gcásanna coitianta tá asraon bactha, teip uisce fuaraithe, nochtadh dóiteáin, réabadh feadán malartóra teasa, agus imoibriú runaway. Táirgeann gach cás sreabhadh faoisimh riachtanach difriúil. Méid don chás aonair inchreidte is measa mura n-éilíonn an fhealsúnacht suiteála cásanna comhuaineacha.

Céim 2: Ríomh Sreabhadh Maolaithe Riachtanach

Tagann sé seo as insamhalta próisis nó cothromaíocht teasa agus ábhair. I gcás asraon bactha ar chomhbhrúiteoir, is ionann an sreabhadh riachtanach agus tréchur iomlán an chomhbhrúiteora. Maidir le cásanna dóiteáin, soláthraíonn API 521 an fhoirmle ionchuir teasa:

Q = 43,200 × F × A ^0.82 (i gcás dromchla fliuchta, in BTU/h, aonaid impiriúla)

nuair is fachtóir comhshaoil é F (1.0 i gcás soithí lom, 0.3 i gcás soithí atá inslithe go leordhóthanach) agus gurb é A an t-achar dromchla fliuchta ina chosa cearnacha.

Céim 3: Seiceáil le haghaidh Sreabhadh Criticiúil nó Subcritical

Éiríonn sreabhadh trí shoic na comhla sábháilteachta ríthábhachtach (tachta) nuair a thiteann an cóimheas idir an cúlbhrú agus an brú faoisimh faoin gcóimheas brú criticiúil Cf. Maidir le gás idéalach, braitheann Cf ar chóimheas na dtéiteanna sonracha (k nó γ):

Cf = (2/(k 1)) ^k/(k-1)

I gcás fhormhór na hidreacarbóin agus an aeir, k ≈ 1.3–1.4, ag tabhairt Cf ≈ 0.545–0.528. Má tá cúlbhrú / brú faoisimh faoi Cf, tá sreabhadh criticiúil agat agus bain úsáid as an chothromóid sreafa criticiúil níos simplí. Seachas sin, bain úsáid as an ceartú subcritical.

Céim 4: Cuir Foirmle Gáis Sizing API 520 i bhfeidhm

Maidir le sreabhadh criticiúil gáis (API 520 Cuid I, Cothromóid 3):

A = W / (C × Kd × P1 × Kb × √(M / (T × Z)))

• A limistéar riachtanach orifice (i²)
• W acmhainn faoisimh riachtanach (lb/h)
• C = tairiseach gáis díorthaithe ó k (gan toise, táblaithe in API 520 Aguisín B)
• Kd = comhéifeacht éifeachtach urscaoilte (úsáid 0.975 le haghaidh réamhmhéide)
• P1 = brú a mhaolú sa psia (brú socraithe × 1.1 14.7 le haghaidh scaoileadh atmaisféarach)
• Kb = fachtóir ceartúcháin brú droma (ó fhigiúirí API 520; 1.0 má tá cúlbhrú diomaibhseach)
• M = meáchan móilíneach an gháis
• T = teocht a mhaolú i Rankine (°F 460)
• Z = fachtóir comhbhrúiteachta ag coinníollacha faoisimh (1.0 don ghás idéalach)

Céim 5: Roghnaigh an Méid Orifice Caighdeánach

Tóg an limistéar ríofa A agus faigh an chéad ainmniúchán caighdeánach eile orifice níos mó in API 526. Mar shampla, má tá A = 0.85 in², tá orifice D (0.110 in²) ró-bheag, tá E (0.196 in²) ró-bheag, agus mar sin de go dtí go bhfaighidh tú an ceart oiriúnach. Ná cruinn síos. Caithfidh an orifice roghnaithe a bheith comhionann leis an limistéar riachtanach nó níos mó ná é.

Comhla Sábháilteachta a Mhéadú do Sheirbhís Gaile

Úsáideann sizing gaile leagan simplithe den chothromóid gáis toisc go bhfuil airíonna gaile ag sáithiú dea-thréith. Soláthraíonn API 520 Cuid I foirmle a bhaineann go sonrach le gaile:

A = W / (51.45 × Kd × Ksh × Kn × Kb × P1)

• Ksh = fachtóir ceartúcháin superheat (1.0 le haghaidh gaile sáithithe; níos lú ná 1.0 i gcás gaile sárthéite, ó API 520 Tábla 6)
• Kn = Ceartúchán napier do ghal ardbhrú (baineann sé leis nuair a sháraíonn an brú socraithe 1,500 psia)
• Sainmhínítear athróga eile mar a bhaineann le seirbhís gáis

Mar shampla, comhla sábháilteachta coire a bhfuil cumas faoisimh riachtanach de 50,000 lb/h de ghal sáithithe ag brú socraithe 250 psig (brú a mhaolú = 275 psia) agus ní bheadh gá le brú droma suntasach:

A = 50,000 / (51.45 × 0.975 × 1.0 × 1.0 × 1.0 × 275) ≈ 3.62 in²

Ó API 526, bheadh an chéad orifice caighdeánach eile níos mó os cionn 3.62 in² ina P orifice ag 6.38 in², atá ró-mhór. Go praiticiúil, b'fhéidir go n-úsáidfeá dhá chomhla níos lú ag an am céanna chun gach comhla a choinneáil ar mhéid níos oiriúnaí i gcomparáid lena limistéar orifice - cuireann sé seo iomarcaíocht ar fáil freisin.

Sizing comhla Sábháilteachta le haghaidh Seirbhíse Leachtacha

Tá sizing leachtach difriúil go bunúsach ó sizing sreabhach comhbhrúite. Tá leachtanna neamh-chomhbhrúite, mar sin tá an cumas á thiomáint ag an fhréamh cearnach den bhrú difreálach seachas brú absalóideach.

Is é foirmle méide leachtach API 520 ná:

A = Q / (38 × Kd × Kw × Kc × Kv × √(ΔP / G))

• Q gá le faoiseamh a dhéanamh ar shreabhadh galún SAM in aghaidh an nóiméid (gpm)
• Kd = 0.65 i gcás seirbhíse leachta (ní 0.975)
• Kw = ceartú cúlbhrú do chomhlaí cothromaithe (1.0 i gcás gnáthchomhlaí)
• Kc = ceartúchán teaglaim (1.0 mura bhfuil diosca réabtha in aghaidh an tsrutha, 0.9 má tá diosca réabtha suiteáilte i sraith)
• Kv = fachtóir ceartúcháin slaodachta (1.0 don mhéid tosaigh; abair má tá an sreabhán slaodach)
• ΔP = brú difreálach trasna na comhla ina psi (brú a mhaolú lúide cúlbhrú)
• G = sainmheáchanlár an leachta i gcoibhneas le huisce ag 60°F

Is minic a éilíonn comhlaí sábháilteachta leachtacha stampa UV ASME Alt VIII, agus ní mór leaganacha speisialta trim leachtacha de chomhlachtaí comhla caighdeánacha a úsáid. Is gnách go mbíonn sé mar thoradh ar chorp comhla gáis/gaile a úsáid le haghaidh seirbhís leachta gan Baile Átha Troim leachta cumas suntasach de réir agus éagobhsaíocht féideartha.

Ceartú Slaodacht le haghaidh Sreabhán Tiubh

Má sháraíonn an slaodacht sreabhach ag coinníollacha faoisimh thart ar 100 SSU (Saybolt Seconds Universal), éiríonn an fachtóir ceartúcháin slaodacht Kv suntasach. Úsáideann an ceartúchán uimhir Reynolds tríd an orifice. Tosaigh le Kv = 1.0, ríomh limistéar orifice na trialach, cinn an uimhir Reynolds, féach Kv ó chairt API 520, ansin athríomh. Déan atriall go dtí go dtagann an limistéar orifice le chéile - de ghnáth laistigh de dhá nó trí atriall le haghaidh sreabhán próisis tipiciúla.

Méideanna Caighdeánacha Orifice: Tábla Tagartha API 526

Chomh luath agus a ríomhann tú an t-achar orifice riachtanach, roghnaíonn tú an chéad ainmniúchán orifice caighdeánach eile ó API 526. Taispeánann an tábla thíos na sonrúcháin chaighdeánacha orifice agus a limistéir ainmniúla. Fíoraigh i gcónaí le bileog sonraí an mhonaróra shonraigh, toisc go bhféadfadh go mbeadh éagsúlacht bheag ag baint leis na réimsí orifice éifeachtacha iarbhír ó luachanna ainmniúla API 526.

Mar a théann Brú Ar Ais i bhfeidhm ar Roghnú agus Méid na Comhla Sábháilteachta

Tá cúlbhrú ar cheann de na gnéithe mí-láimhseála is coitianta a bhaineann le méid comhla faoisimh brú. Déanann innealtóirí a dhéanann neamhaird de chomhlaí a fheidhmíonn go héagsúil le dearadh - uaireanta contúirteach.

Comhlaí Sábháilteachta Traidisiúnta

Tá cuas earraigh aeráilte ag comhla sábháilteachta díreach-earrach traidisiúnta chuig an asraon. Ciallaíonn sé seo go ngníomhaíonn brú ar ais go díreach i gcoinne fórsa an earraigh, ag ardú go héifeachtach an brú socraithe. Má tá brú ar ais forshuite tairiseach agus aitheanta , is féidir an comhla a shocrú binse mar chúiteamh. Ach má bhíonn cúlbhrú athraitheach, athraíonn an brú socraithe leis - cás contúirteach. Molann API 520 é sin Ní sháraíonn brú ais tógtha ar ghnáthchomhla 10% den bhrú socraithe ina thomhas.

Comhlaí Sábháilteachta Cothroime Cothromaithe

Úsáideann comhla faoisimh brú cothromaithe bellows eilimint sholúbtha chun an earraigh a leithlisiú ón gcúlbhrú, ag coinneáil brú socraithe beag beann ar choinníollacha asraonta. Is féidir leis na comhlaí seo brú ar ais a láimhseáil suas go dtí thart ar 50% den bhrú socraithe gan díghrádú suntasach ar fheidhmíocht, cé go laghdaítear an toilleadh fós le brú ar ais ag ardú agus tá an ceartú Kb i bhfeidhm fós.

Comhlaí Faoisimh Brú a Oibrítear go Píolótach

Úsáideann comhla faoisimh píolótach-oibrithe brú próisis chun príomhshuíochán na comhla a choinneáil dúnta. Ní osclaíonn an príomh-chomhla ach amháin nuair a bhraitheann an píolótach róbhrú. Tá na comhlaí seo díolmhaithe go bunúsach ó éifeachtaí cúlbhrú ar bhrú socraithe agus is féidir leo oibriú le brúnna cúil suas go dtí 80% den bhrú socraithe i roinnt dearaí . Is minic a roghnaítear iad le haghaidh feidhmeanna ardbhrú, ceanntásca flare le cúlbhrú suntasach tógtha, agus cásanna ina bhfuil brú socraithe beacht ríthábhachtach.

Faoiseamh Dhá Chéim agus Mheasctha: Cúinsí Speisialta

Nuair is meascán gal leachta dhá chéim an leacht faoisimh, ní bhaineann an modh gáis ná an modh sizing leachtach go díreach. Is minic a tháirgeann sreabháin gealánacha, córais imoibríocha, agus ciorcaid chuisniúcháin cásanna faoisimh dhá chéim. Is coitianta agus contúirteach é róbheag a dhéanamh sna cásanna seo.

Áirítear ar na modhanna aitheanta le haghaidh méide dhá chéim:

• Modheolaíocht DIERS (Institiúid Dearaidh do Chórais Faoisimh Éigeandála) — an cur chuige is déine, a forbraíodh go sonrach do chórais dhá chéim imoibríocha agus neamhchothroma.
• Modh óimige — samhail chothromaíochta simplithe ó Leung (1986), arna ghlacadh in API 520 Foscríbhinn C; úsáideann paraiméadar amháin ω a dhíorthaítear ó ríomhanna splanc ag 90% agus 100% den bhrú faoisimh
• HEM (Samhail Cothromaíochta Aonchineálach) — glacann sé leis an gcothromaíocht teirmidinimiciúil iomlán agus meascadh aonchineálach; coimeádach d'fhormhór na n-iarratas

Teastaíonn ionsamhlóir próisis (cosúil le Aspen HYSYS, SimSci PRO/II, nó VMGSim) chun splanc-shonraí a ghiniúint ag coinníollacha faoisimh de ghnáth le méid dhá phas a dhéanamh. Is minic a bhíonn an limistéar orifice atá ag teastáil mar thoradh air 2 go 5 huaire níos mó ná an méid a thabharfadh ríomh gaile íon le tuiscint don ráta sreafa céanna. Sin é an fáth go bhfuair go leor gléasraí a raibh comhlaí faoisimh meánmhéide acu agus iad ag glacadh le seirbhís gal amháin tar éis a fháil amach go raibh siad ró-bheag nuair a bhí an sreabhán dhá chéim i ndáiríre.

Titim Brú Inlet: An Riail 3% a Neamhairdítear

Ní fhéadfaidh an brú ag an inlet comhla nuair a bhíonn sé ag sileadh titim níos mó ná 3% faoi bhun an bhrú socraithe (de réir API 520 Cuid II agus API 526). Tá an teorainn 3% seo ar laghdú brú ionraoin ar cheann de na srianta is minice a sháraítear i gcleachtas suiteála, agus bíonn sé ina chúis le comhrá.

Seo é an fáth: tosaíonn comhla sábháilteachta earrach-luchtaithe a dhúnadh nuair a thiteann brú ionraoin. Má tá friotaíocht ard ag an bpíobán inlet, titeann an brú ag an inlet comhla go géar nuair a osclaíonn an comhla. Má sháraíonn an titim sin an séideadh (an laghdú brú a theastaíonn chun an chomhla a athsheoladh - go hiondúil 7-10% den bhrú socraithe do chomhlaí próisis), dúnann an chomhla sula n-aisghabhann brú an chórais, osclaíonn sí arís. Athdhéantar an timthriall - is comhrá é seo, agus scriosann sé suíochán na comhla.

Go praiticiúil, ciallaíonn an riail 3% go gcaithfidh an píopa inlet a bheith gearr agus tolladh mór. Treoirlíne garbh: ba chóir go mbeadh an nozzle inlet ar a laghad chomh mór leis an méid nasc inlet comhla ón tábla API 526, agus ba cheart fad comhionann na píopaí inlet a íoslaghdú. Ríomh an titim brú iarbhír ag sreabhadh faoisimh iomlán ag baint úsáide as cothromóid Darcy-Weisbach roimh an dearadh suiteála a thabhairt chun críche.

Méid an Cháis Dóiteáin: Nuair is Ceannasach atá Faoiseamh Teirmeach

Is minic a rialaíonn cásanna dóiteáin sizing comhla sábháilteachta do shoithí stórála agus trealamh próiseála atá suite i limistéir le fardail inadhainte. Glacann an cás leis go mbeidh tine linne timpeall an tsoithigh, ag téamh an ábhair agus ag giniúint gaile nach mór a mhaolú.

Soláthraíonn API 521 dhá chothromóid le haghaidh ionchur teasa dóiteáin - ceann amháin le haghaidh dromchla fliuchta (leacht faoi bhun an lasair) agus ceann le haghaidh dromchla neamhfhliuchta (spás gaile). Is gnách go rialaíonn an chothromóid dromchla fliuchtaithe agus tugann sé ionchur teasa in BTU/h nó kW. Roinntear an t-ionchur teasa seo ansin ar theas folaigh galúcháin an leachta ag coinníollacha faoisimh chun an ráta sreafa gaile riachtanach a thabhairt.

Mionsonra criticiúil amháin: ceadaíonn an cás dóiteáin 21% róbhrú faoi Alt VIII ASME (i gcomparáid le 10% do ghnáthchásanna), rud a laghdaíonn an t-achar bunáite riachtanach beagán. Éilíonn ASME freisin, áfach, go ndéanfaí an cás dóiteáin a láimhseáil trí chomhla faoisimh dóiteáin tiomnaithe a shocraítear ag 110% de MAWP (cé go bhfuil an phríomhchomhla ag 100%), nó trína léiriú go bhfuil toilleadh leordhóthanach ag an gcomhla príomhúil don dá chás.

Sampla: soitheach cothrománach ina bhfuil 10,000 galún nafta le 2,000 tr² de dhromchla fliuchta, gan aon draenáil, gan insliú, agus gan aon fheidhm uisce comhraicthe dóiteáin (F = 1.0):

Q = 43,200 × 1.0 × 2,000 ^0.82 ≈ 34,200,000 BTU/u

Más é 120 BTU/lb an teas folaigh as nafta ag coinníollacha faoisimh, is é 285,000 lb/u an sreabhadh gaile a theastaíonn – ceanglas faoisimh an-mhór a spreagfadh roghnú comhlaí sábháilteachta ollstórais mhóra nó comhla a oibrítear ar bhonn píolótach.

Botúin Choitianta Méid agus Conas iad a Sheachaint

Ag baint úsáide as an Chéim Sreabhán Mícheart

Ag glacadh leis go bhfuil an faoiseamh ar fad gal nuair a bhíonn an sreabhach iarbhír ag coinníollacha faoisimh dhá-chéim is féidir an comhla undersize trí fhachtóir de 3 nó níos mó. Déan ríomh flash i gcónaí ag faoiseamh brú agus teocht chun céim iarbhír agus comhdhéanamh an tsreabháin sreafa a chinneadh.

Neamhaird a thabhairt ar Bhrú Ar Ais i gCórais Flare

De réir mar a théann plandaí in aois agus go gcuirtear ualaí faoisimh níos mó leis an gceanntásc flare, ardaíonn brú ar ais. D'fhéadfadh comhla meánmhéide do chúlbhrú 5 psi sa bhliain a haon brú droma 25 psi a fheiceáil deich mbliana ina dhiaidh sin de réir mar a lódálann leathnú táirgeachta an córas flare. Athsheiceáil toimhdí brú ar ais le linn athbhreithnithe ar Bhainistíocht Athraithe.

Comhlaí Rómhéide a Roghnú "Ar mhaithe le Sábháilteacht"

Tá an instinct chun corrlach a chur leis trí chomhla níos mó a roghnú friththáirgiúil. Comhla sábháilteachta rómhór ag comhrá, rud a dhéanann damáiste meicniúil agus sceitheadh. Tugann API 520 Cuid I rabhadh go sainráite: ba cheart go mbeadh an orifice roghnaithe chomh gar agus is féidir don limistéar riachtanach ríofa gan dul faoina bhun. Má tá comhla níos mó ná 10% níos mó ná mar is gá mar thoradh ar an gcéad mhéid caighdeánach eile, smaoinigh ar bhrú sraithe níos lú nó dhá chomhla níos lú a úsáid ag an am céanna.

Ag Dearmad ar an bhFachtóir Ceartúcháin Teaglaim Kc

Nuair a shuiteáiltear diosca réabtha in aghaidh an tsrutha de chomhla sábháilteachta, feidhmíonn an teaglaim mar fheiste amháin agus laghdaítear an cumas. Sonraíonn API 520 Kc = 0.9 mura ndearnadh tástáil agus deimhniú ar an gcomhcheangal sonrach. Ní bhaineann go leor innealtóirí an fachtóir seo ach leis an bhfoirmle sizing leachtach agus déanann siad dearmad go mbaineann sé le méid gáis freisin.

Gan Cuntas a thabhairt do Bhrú Oibriúcháin vs. Brú Socraigh

Éilíonn ASME Alt VIII go bhfanfaidh comhla sábháilteachta dúnta agus gan sceitheadh faoi ghnáthchoinníollacha oibriúcháin. Molann API íosmhéid Corrlach oibriúcháin 10% idir brú oibriúcháin gnáth agus brú socraithe (i.e., ba cheart go mbeadh an brú socraithe ar a laghad 1.1 × an gnáthbhrú oibriúcháin uasta). Comhlaí a oibríodh ró-ghar chun suanbhruith taithí brú a shocrú, sceitheadh ​​suíocháin, agus caitheamh roimh am.

Bogearraí agus Uirlisí Sizing Comhlaí Sábháilteachta

Tá ríomh láimhe ag baint úsáide as cothromóidí API 520 simplí le haghaidh sreabhán aon phas ach éiríonn sé am-íditheach do chórais faoisimh mhóra le go leor comhlaí. Déanann roinnt uirlisí bogearraí an próiseas a uathoibriú:

• Crann Creathach FLARENET / Anailíseoir Córais Flare Crann Creathach — caighdeán tionscail maidir le samhaltú gréasán lasrach; comhlaí faoisimh méideanna agus déanann sé anailís ar chúlbhrú ceanntásca ag an am céanna
• EPCON API — uirlis tiomnaithe API 520/521/526 méide; a úsáidtear go forleathan le haghaidh sizing comhla aonair
• Uirlis sizing ar líne Lámhleabhar Innealtóireachta Crosby — arna sholáthar ag Emerson/Crosby le haghaidh méid tapa a gcuid táirgí comhla
• Leser VALVESTAR — uirlis Eorpach an mhonaróra; tá feidhm ag modhanna API agus EN ISO 4126 araon
• COMPRESS / PV mionlach — bogearraí deartha soithí go príomha, ach áirítear leis modúil chomhtháite um mhéid na gcomhlaí faoisimh

Laghdaíonn na huirlisí seo earráidí ríomha agus gineann siad doiciméadú le haghaidh aighneachtaí rialála. Mar sin féin, teastaíonn ionchuir chearta uathu. Dramhaíl isteach, truflais amach - tá sé ríthábhachtach na bunchothromóidí agus na boinn tuisceana a thuiscint chun earráidí in aschur na mbogearraí a aimsiú.

Achoimre ar Riachtanais Rialála agus Chóid

Cuireann réigiúin agus tionscail éagsúla cóid éagsúla i bhfeidhm maidir le méid agus suiteáil comhla sábháilteachta. Tugann an tábla thíos achoimre ar na bunchaighdeáin:

Seicliosta Praiticiúil le haghaidh Méid Comhla Sábháilteachta

Bain úsáid as an seicliosta seo sula dtabharfar chun críche aon ríomh méide comhla sábháilteachta agus sonraíocht soláthair.

1. Sainaithin gach cás róbhrú inchreidte agus cinntigh an cás rialaithe (uas-sreabhadh faoisimh riachtanach)
2. Deimhnigh MAWP agus socraigh brú, ag cinntiú corrlach oibriúcháin 10% ar a laghad os cionn an ghnáthbhrú oibriúcháin
3. Socraigh an chéim fhaoisimh (gás, leacht, gal, dhá chéim) ag brú socraithe móide róbhrú
4. Bailigh airíonna sreabhach: meáchan móilíneach, cóimheas k, comhbhrúiteacht Z, slaodacht, teas folaigh, domhantarraingthe sonrach
5. Déan meastachán ar chúlbhrú (forshuite agus tógtha) agus roghnaigh cineál comhla dá réir
6. Cuir an fhoirmle cheart API 520 i bhfeidhm don chéim sreabhach agus ríomh an t-achar orifice riachtanach A
7. Cuir na fachtóirí ceartúcháin go léir (Kb, Kc, Kw, Kv) i bhfeidhm a bhaineann le do shuiteáil
8. Roghnaigh an chéad orifice caighdeánach eile ó API 526; Fíoraigh nach bhfuil an limistéar roghnaithe níos mó ná thart ar 10% níos mó ná mar is gá (chun riosca chatter a sheachaint)
9. Seiceáil nach bhfuil titim brú an phíobáin inlet ag sreabhadh lánfhaoisimh níos mó ná 3% den bhrú socraithe
10. Deimhnigh go bhfuil cúlbhrú an phíobáin urscaoilte ag sreabhadh lánfhaoisimh laistigh de theorainn incheadaithe an chineál comhla
11. Sonraigh na hábhair tógála atá comhoiriúnach le sreabhán an phróisis agus leis an teocht
12. Deimhnigh go bhfuil an cód-stampa ceart ar an gcomhla (UV le haghaidh ASME Roinn VIII, V do sheirbhís coire Roinn I)
